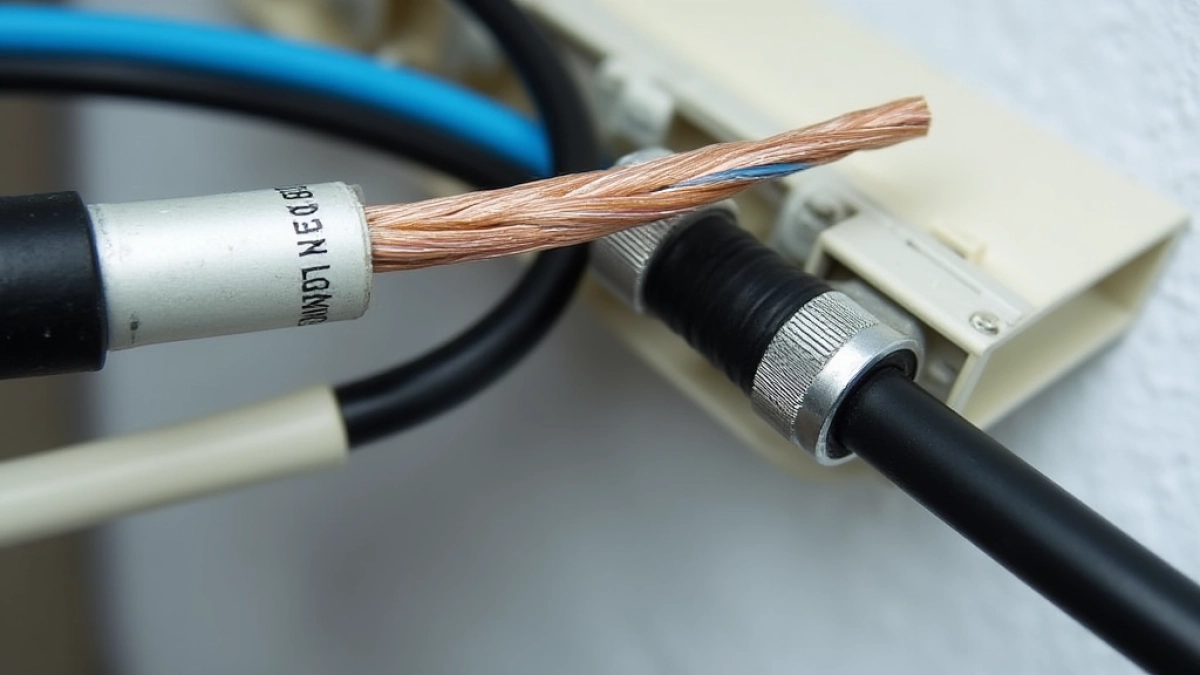

Jaki kabel do rolet zewnętrznych – przewody i przekroje

Redakcja 2025-08-31 15:19 | 1:81 min czytania | Odsłon: 15 | Udostępnij:

Planując elektryfikację rolet zewnętrznych pojawiają się dwa podstawowe dylematy: jaki przekrój przewodu zapewni bezpieczne zasilanie przy minimalnym spadku napięcia oraz ile żył trzeba poprowadzić, by mieć elastyczne sterowanie (góra/dół, uziemienie, neutralny) i miejsce na przyszłą rozbudowę. Trzeci wątek to ochrona instalacji przed wilgocią i awaryjne zasilanie — czy wystarczy standardowy kabel w ścianie, czy trzeba zastosować kable odporne na UV i wilgoć oraz UPS do podtrzymania pracy rolet przy przerwie w zasilaniu.

jaki kabel do rolet zewnętrznych

Spis treści:

Poniżej wybrane typy przewodów i szybka orientacja, które rozwiązanie stosuje się najczęściej przy instalacji rolet zewnętrznych.

Rodzaj kabla Zastosowanie, przekrój i orientacyjne ceny (PLN/m)
NYM-J 3x1,5 mm² Standard do pojedynczych rolet; silniki ~40–200 W; cena orientacyjna 2,5–4,0 PLN/m; wystarczający przy trasach do ~30–40 m.
NYM-J 3x2,5 mm² Dla grup rolet lub dłuższych linii; mniejszy spadek napięcia; cena 3,5–5,5 PLN/m; zalecany przy sumarycznym obciążeniu powyżej ~16 A.
NYM-J 5x1,5 mm² Gdy potrzebne są oddzielne żyły do sterowania (góra/dół), N i PE; użyteczne przy centralnym sterowaniu rolety; cena ~4,0–6,0 PLN/m.
H07RN-F 3G1,5 mm² Kabel gumowy odporny na wilgoć i uszkodzenia mechaniczne; do częściowo wystawionych skrzynek; cena 6–9 PLN/m.
NYY 3G2,5 mm² Przewód do zastosowań zewnętrznych, odporny na UV; stosowany, gdy kabel przebiega na elewacji; cena 4–6 PLN/m.

Z tabeli wynika, że wybór zależy od trzech czynników: mocy silnika (zwykle 40–300 W), długości trasy (im dalej, tym większy przekrój) oraz ekspozycji na warunki atmosferyczne. Dla pojedynczej rolety najczęściej wystarczy NYM-J 3x1,5 mm²; gdy planujesz centralne sterowanie wielu rolet lub przewody przebiegają na elewacji, lepiej wybrać 5 żyłowy kabel lub 2,5 mm². Różnica w cenie między 1,5 mm² a 2,5 mm² to najczęściej 1–2 PLN/m, co przy instalacji 20 m nie jest dużą inwestycją w stosunku do wygody i bezpieczeństwa instalacji.

Kabel do rolet zewnętrznych – przekrój i liczba żył

Najważniejsze: minimalnie poprowadź cztery żyły, warto jednak planować pięć. Cztery żyły to zwykle: przewody kierunku (góra/dół), neutralny i ochronny; piąta żyła daje miejsce na sterowanie centralne lub czujnik. Przy nowej instalacji odrobinę więcej przewodów daje dużą elastyczność przy modernizacji systemu sterowania.

Zobacz także: Cena montażu drzwi zewnętrznych w 2025 roku? Sprawdź aktualny cennik i uniknij niespodzianek!

Przekroje: pojedyncze napędy przy normalnych długościach działają dobrze na 1,5 mm². Grupowe rozprowadzenia i długie odcinki lepiej wykonać 2,5 mm². Przekrój wpływa na spadek napięcia i zdolność przeniesienia prądu startowego silnika; stosunek ceny do korzyści jest zwykle korzystny dla większego przekroju.

Podstawowa zasada do zapamiętania: jeśli nie jesteś pewien — wybierz kabel z większym przekrojem i więcej żył. To koszt rzędu kilkudziesięciu złotych więcej na okno, a później pozwoli uniknąć przeróbek i dodatkowych prac murarskich.

  • Zmierz moc silnika (W) i odległość od rozdzielnicy.
  • Oblicz prąd: I = P/230 V.
  • Wybierz przekrój według prądu i długości (1,5 mm² dla ~<10 A, 2,5 mm² powyżej).
  • Zaplanuj liczbę żył: min. 4, zalecane 5 dla rozbudowy.

Zasilanie rolet jednofazowe 230V – jak rozplanować

Rolety zewnętrzne zwykle zasilane są jednofazowo 230 V. Najprościej: każdą roletę można prowadzić na oddzielnym przewodzie do listwy grupowej lub poprowadzić grupowo kilka rolet z jednego obwodu, pamiętając o sumarycznym obciążeniu. Na etapie rozplanowania uwzględnij przyszłą automatyzację — dostępność neutralnego przewodu ułatwia instalację modułów sterujących.

Zobacz także: Jaki kolor rolet zewnętrznych pasuje do białych okien?

W rozdzielnicy przypisz oddzielne zabezpieczenia dla obwodów rolet, np. wyłącznik nadprądowy B16 przy przewodach 1,5 mm² lub B20 przy 2,5 mm², oraz wyłącznik różnicowoprądowy 30 mA typu A lub AC — w zależności od rodzaju sterowania. Ważne jest, aby charakterystyka wyłącznika uwzględniała prąd rozruchowy silników, by nie wyzwalać fałszywych wyłączeń.

Rozplanowanie to także logistyka: trasa kablowa, punkty montażu puszek pod rolety i miejsce na centralę sterowania. Zaznacz lokalizacje puszek serwisowych i zostaw obwody opisane, co przyśpieszy późniejsze zmiany lub naprawy.

Przewody 1,5–2 mm2 a 2,5 mm2 dla grup rolet

Główna informacja: 1,5 mm² wystarczy dla pojedynczych rolet przy typowych odległościach; 2,5 mm² daje zapas przy grupach i dłuższych trasach. Przy przewodach 1,5 mm² dopuszczalne zabezpieczenie to zwykle 16 A, natomiast dla 2,5 mm² można rozważyć 20–25 A, co daje możliwość łączenia kilku silników na jednym obwodzie.

Przykład obliczeniowy: trzy silniki po 150 W każdy to 450 W → I≈1,96 A. Nawet 1,5 mm² poradzi sobie z takim obciążeniem, ale przy starcie prąd chwilowy może być kilka razy większy, więc 2,5 mm² jest bezpieczniejszym wyborem przy grupach. Dodatkowo mniejszy spadek napięcia zmniejsza ryzyko zaburzeń działania sterowania.

Koszt różnicy: przy typowej długości 20–30 m różnica w cenie kabla to kilkadziesiąt złotych, co przeważnie zwraca się w postaci mniejszej liczby interwencji serwisowych i możliwości rozbudowy sterowania roletami.

Umieszczenie przewodów w ścianie i ochrona w puszkach

Przewody prowadzi się w rurkach ochronnych (peszel) lub rurach instalacyjnych, z zapasem żył w puszkach około 20–30 cm. W puszkach montażowych pozostaw dodatkowe odcinki przewodów do wygodnego łączenia lub wymiany napędu. Puszki zewnętrzne powinny mieć stopień szczelności odpowiedni do lokalizacji — IP44 lub wyższe dla narażonych punktów.

Unikaj ostrych gięć i zaciskania przewodów; stosuj grometki i uszczelnienia przy przejściach przez przegrodę. Tam gdzie przewód wychodzi na elewację, stosuj kable zewnętrzne i dodatkowe osłony przed promieniowaniem UV. Dobre praktyki montażowe to też wyraźne oznaczenie przewodów opisem lub taśmą z informacją o obwodzie.

Przy remontach zostaw schowki serwisowe i punkty dostępu — to ułatwi wymianę napędów i podłączenie sterowania bez rozkuwania ścian. Dbałość o estetykę i dostępność wpływa na koszty eksploatacji i czas serwisu.

Zabezpieczenia i wilgoć – izolacja przewodów

Zabezpieczenia nadprądowe i różnicowoprądowe to podstawa. Wyłącznik różnicowoprądowy 30 mA chroni ludzi, natomiast odpowiednio dobrany wyłącznik nadprądowy (charakterystyka B/C) powinien uwzględniać impulsy rozruchowe silników, by nie wyłączać obwodu przy każdym podniesieniu rolet. Dla układów z elektronicznymi modułami sterującymi lepsze są wyłączniki typu C.

W miejscach narażonych na wilgoć stosuj kable o zwiększonej odporności na wilgoć i uszczelnienia w miejscach przejść. W puszkach zewnętrznych używaj uszczelek i specjalnych dławnic, a połączenia zabezpieczaj środkiem przeciwkorozyjnym lub żelem izolującym. To minimalizuje ryzyko korozji styków i zwarć.

Warto zadbać o dokumentację instalacji: opis obwodów i schemat połączeń przyspiesza diagnostykę i zmniejsza ryzyko błędów podczas naprawy czy modernizacji rolet.

Sterowanie i podtrzymanie napięcia – faza, N i PE

Kluczowe: faza przenosi sygnał sterujący do napędu, neutralny jest niezbędny dla silników zasilanych bezpośrednio, a PE gwarantuje ochronę przed porażeniem. Nie należy nigdy przerywać przewodu ochronnego; przerywa się fazę w łącznikach sterujących. Przy centralnym sterowaniu upewnij się, że masz dostęp do N i PE w punkcie montażu modułu.

W systemach z modułami radiowymi lub inteligentnymi modułami podtynkowymi często wymagane jest podłączenie neutrum w puszce podłączanej do napędu. Brak N może uniemożliwić montaż niektórych modułów, nawet jeśli sam silnik działa tylko na fazie. Dlatego warto planować życie instalacji pod kątem dodatkowego sterowania.

Podtrzymanie napięcia w sensie stabilności oznacza dobre połączenia, właściwy przekrój i zabezpieczenie przed przepięciami. Przerwy w zasilaniu rozwiązuje UPS lub zapasowe źródło zasilania — szczegóły poniżej.

Zasilanie awaryjne UPS dla rolet – moc i konfiguracja

Dla pojedynczej rolety o mocy 100–300 W wystarczy UPS o mocy ciągłej ~300–600 W (najlepiej o przebiegu sinusoidalnym) aby zapewnić kilka cykli pracy przy braku zasilania. Przy rozbudowanych instalacjach: sumuj moc silników i dodaj marginę 50–100% na prądy rozruchowe. Przykładowo, 5 rolet po 200 W → 1000 W ciągłej mocy → UPS klasy 1500 VA/1000 W.

Oblicz czas pracy UPS: pojemność baterii w Wh podzielona przez moc obciążenia (W) daje orientacyjny czas. UPS 600 W z baterią 600 Wh przy obciążeniu 300 W zapewni około 2 godziny teoretycznego podtrzymania; rzeczywisty czas zależy od sprawności przetwornicy i charakterystyki obciążenia. UPSy z czystą sinusoidą minimalizują ryzyko problemów z elektroniką napędów.

Koszt: mały UPS 600–800 PLN, urządzenia 1500–3000 PLN dla większych systemów. Alternatywą są specjalne systemy bateryjne z inwerterem lub agregat, ale do kilku rolet UPS jest najprostszy i najszybszy do integracji. Montaż UPS umieść wewnątrz, suchy i wentylowany, z przewodem zasilającym do skrzynki rolet.

Pytania i odpowiedzi: jaki kabel do rolet zewnętrznych

  • Pytanie: Jaki kabel i jaki przekrój jest odpowiedni do zasilania rolet zewnętrznych?

    Odpowiedź: Zasilanie najczęściej 230V AC. Stosuje się kabel pięciożyłowy, a minimalnie cztery żyły (podnoszenie, opuszczanie, uziemienie, zero). Przekrój przewodu dla pojedynczych rolet to zwykle 1,5–2 mm²; przy większych instalacjach grupowych zalecane 2,5 mm² lub większy.

  • Pytanie: Czy kabel do rolet zewnętrznych musi być specjalnie zabezpieczony i gdzie go prowadzić?

    Odpowiedź: Tak, przewody zewnętrzne powinny być zabezpieczone przed wilgocią. Prowadzać je należy wewnątrz ścian w rurkach z odłożeniem naddatków w puszkach, aby łatwo łączyć i serwisować.

  • Pytanie: Jakie zabezpieczenia i dodatkowe uwagi trzeba uwzględnić przy instalacji kabla do rolet?

    Odpowiedź: Włączniki rolet powinny być zasilane z fazy, z uwzględnieniem przewodów neutralnych i uziemienia. Stosuje się zabezpieczenia i wytrzymałość przewodów na warunki eksploatacyjne; w przypadku awarii rozważ UPS (ok. 300 W dla pojedynczych rolet).

  • Pytanie: Czy rolet zewnętrznych można integrować z systemem smart i co to wymaga?

    Odpowiedź: Tak, istnieje możliwość modernizacji rolet do zasilania elektrycznego i integracja w systemie smart (centralne sterowanie). Dla większych instalacji warto rozplanować przewody dla każdej mechaniki i uwzględnić możliwość podłączenia do większych obwodów.
