Jaki przewód do rolet zewnętrznych: dobór i zasady

Redakcja 2025-08-29 09:23 | 5:40 min czytania | Odsłon: 13 | Udostępnij:

Wybór, jaki przewód do rolet zewnętrznych zastosować, to częsty dylemat instalatorów i inwestorów. Czy wystarczy 1,5 mm2 i trzy żyły, czy lepiej zaplanować 4–5 żył dla możliwości rozbudowy sterowania? Drugie pytanie to sposób prowadzenia przewodów — pod tynkiem, w rurkach czy w puszkach — bo od tego zależy odporność na wilgoć i dostęp serwisowy.

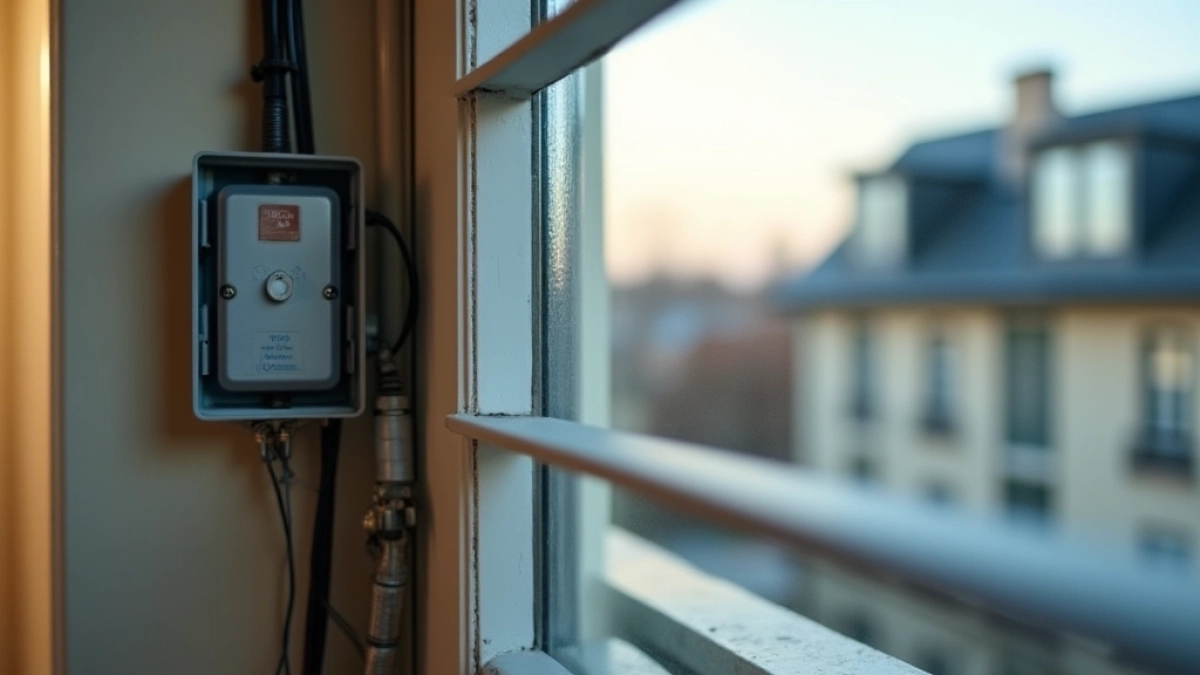

Jaki przewód do rolet zewnętrznych

Spis treści:

Poniżej krótkie zestawienie praktycznych rekomendacji z orientacyjnymi kosztami materiałów i przykładami zastosowań dla typowych scenariuszy. Tabela ma pomóc podjąć decyzję: oszczędzać dziś, czy zaplanować zapas mocy i żył na przyszłość.

Parametr Rekomendacja / przykład
Pojedyncza roleta (krótki kabel) 1,5–2,5 mm2 (YDYp 3×1,5 lub 3×2,5), 3–4 żyły; kabel ok. 1,5–5,0 PLN/m
Długość trasy >20 m 2,5 mm2 rekomendowane; ogranicza spadek napięcia; cena ok. 3–6 PLN/m
Grupa rolet (4–8 szt.) Szyna zasilająca 2,5–4 mm2, rozdzielnica z bezpiecznikami; koszt szyny i montażu 150–700 PLN
Ilość żył — standard 4 żyły: L(up), L(down), N, PE; 5 żył przy dodatkowym sygnale/sterowaniu; przewód 4×1,5 ok. 3–6 PLN/m
Ochrona i akcesoria Puszki IP65 30–150 PLN, dławnice 5–20 PLN, rurki osłonowe 3–8 PLN/m
UPS dla rolet UPS 700–1500 VA (300–900 PLN) dla jednej lub kilku rolet; dedykowane zestawy akumulatorowe 800–2500 PLN

Tabela pokazuje, że podstawowe koszty kabla to rzędy kilku złotych za metr, a decyzja o przekroju ma większe skutki funkcjonalne niż oszczędność kilku złotych. Dla pojedynczej rolety 1,5 mm2 przeważnie wystarczy; jednak przy dłuższych odcinkach i grupowym zasilaniu warto iść w 2,5–4 mm2. Dodatkowa żyła to niewielki koszt, a spora elastyczność sterowania.

Przekrój i liczba żył dla rolet zewnętrznych

Najważniejsze: przekrój dobiera się do prądu silnika i długości trasy. Typowe napędy do rolet mają moc rzędu kilkudziesięciu do ~120 W, co odpowiada prądowi zazwyczaj 0,2–0,6 A, ale chwilowe prądy rozruchowe bywają wyższe. Dlatego minimalny przekrój to 1,5 mm2, a dla dłuższych odcinków lub gdy minimalizujemy spadek napięcia — 2,5 mm2.

Co do żył: najprostsze podłączenie wymaga przewodów L, N i PE (3 żyły). W instalacjach z klasycznym sterowaniem często pojawiają się 4 żyły — dwie fazy sterujące (podnoszenie/opuszczanie), neutralny i ochronny. Pięć żył przydaje się, gdy planujemy dodatkowy sygnał, wspólną neutralną dla grupy lub rezerwową żyłę na przyszłe rozszerzenia.

Należy zawsze sprawdzić dokumentację napędu: niektóre mechanizmy wymagają dedykowanego kabla z określonymi żyłami, inne akceptują prostą instalację L+N+PE. Przy wyborze przewodu uwzględnij też temperaturę pracy w bruzdach i odporność izolacji.

Przewody czter– i pięciożyłowe — kiedy stosować

Czterowiązkowe przewody stosuje się, gdy napęd ma oddzielne wejścia na podnoszenie i opuszczanie. W takim układzie jeden przewód jest załączany na krótką chwilę, co daje pełną kontrolę za pomocą przekaźników lub przycisków. To rozwiązanie proste i niezawodne do pojedynczych rolet i małych grup.

Przewód pięciożyłowy warto rozważyć, gdy chcemy dzielić neutralny przewód między kilkoma napędami lub dodać sygnał feedbacku (np. styk końcowy, czujnik). Pięć żył ułatwia też centralne sterowanie z rozdzielnicy bez konieczności dokładnego dolutowywania punktów wspólnych.

Decyzja: jeśli planujesz rozbudowę systemu sterowania lub integrację z automatyką domu, zainwestuj w 5 żył. Różnica cenowa na metrze kabla jest niewielka, a możliwości — znacznie większe.

Prowadzenie przewodów: pod tynkiem, rurkami i w puszkach

Najpewniejsze prowadzenie przewodów to instalacja w rurkach osłonowych pod tynkiem lub w specjalnych kanałach. Rurki PVC fi 16–20 mm wystarczą dla pojedynczych przewodów; przy grupach lepiej fi 25 mm. Puszki montażowe w ościeżnicach lub nadprożach powinny mieć stopień ochrony dopasowany do lokalizacji.

  • Zaplanować trasę i długości przewodów.
  • Zastosować rurki osłonowe o odpowiedniej średnicy (16/20/25 mm).
  • Zostawić zapas kabli w puszkach (ok. 20–30 cm) i zabezpieczyć dławnicami.
  • Uszczelnić przejścia i sprawdzić szczelność puszek.

Przy montażu w nowym budynku łatwo ułożyć rurki przed tynkowaniem. W remontach częściej stosuje się kanały i korytka. Ważne: przy przepustach przez mur zastosuj uszczelki i dławnice, aby nie dopuścić wilgoci do wnętrza instalacji.

Zasilanie rolet grupowych: szyna zasilająca i rozdzielnice

Gdy rolet jest kilka, sens ma zastosowanie szyny zasilającej lub rozdzielnicy lokalnej. Oblicz sumę prądów wszystkich napędów i dobierz przekrój szyny tak, by nie występował nadmierny spadek napięcia. Dla 4–8 rolet najczęściej wystarczający jest przewód 2,5–4 mm2.

W rozdzielnicy montujemy blokady, bezpieczniki i przekaźniki sterujące. Dobrze skonstruowana rozdzielnica ułatwia serwis i pozwala wyizolować uszkodzony obwód bez odłączania pozostałych rolet. Oznaczanie obwodów i pozostawienie listwy przyłączeniowej to must-have.

Nie zapomnij o zabezpieczeniach nadprądowych i różnicowoprądowych tam, gdzie wymagane. Dla grupy rolet dedykowany obwód w tablicy to bezpieczniejsze rozwiązanie niż dopinanie do przypadkowych gniazd.

Zasilanie awaryjne: UPS dla rolet

UPS może uratować sytuację przy przerwie zasilania — zamknąć lub otworzyć roletę w sytuacji alarmowej. Dla pojedynczych napędów wystarczy mały UPS 700–1000 VA; dla grup lepszy będzie UPS 1500 VA lub dedykowany system bateryjny. Koszty: urządzenia od ok. 300 PLN do kilkunastu stów, w zależności od pojemności.

Przy wyborze warto zwrócić uwagę na typ przebiegu wyjściowego (pure sine wave) — silniki lubią czystą sinusoidę. Równie istotne jest ocenienie czasu pracy: kilka cykli zamknięcia to zwykle kilkanaście sekund pracy na cykl, więc nawet niewielka bateria wystarczy do doraźnego działania.

Pamiętaj o kwestiach serwisowych: baterie wymagają wymiany po kilku latach, a układ UPS powinien być dobrany z zapasem mocy i zabezpieczeniem przeciwprzepięciowym.

Ochrona przed wilgocią i zabezpieczenia w puszkach

Rolety zewnętrzne to środowisko wilgotne i narażone na zmienne warunki. Puszki łączeniowe zewnętrzne powinny mieć klasę szczelności IP65 lub wyższą; stosuj dławnice szczelne i uszczelki silikonowe przy przepustach. We wnętrzu pudeł montażowych stosuj złączki zaciskowe i rurki osłonowe.

W puszkach używaj osłon antykorozyjnych i taśmy termoizolacyjnej, zabezpiecz przewody przed mechanicznym szarpaniem. Obowiązkowe jest zapewnienie odprowadzenia kondensatu i ograniczenie miejsc, w których może stać woda.

Kossety materiałów: dławnice 5–20 PLN, puszki IP65 30–150 PLN, silikon uszczelniający 15–40 PLN. To inwestycja niewielka w stosunku do ryzyka uszkodzeń i korozji styków konektorów.

Sterowanie radiowe: przekaźniki i kompatybilność z napędem

Sterowanie radiowe to wygoda — eliminuje potrzebę ciągnięcia dodatkowych żył. Odbiorniki radiowe podłączane do napędów zazwyczaj przełączają wejścia impulsowe lub sterują przekaźnikami. Ważne jest, by moduł radiowy był kompatybilny z typem wejść napędu (impulsowe kontra bistabilne).

Przekaźniki sterujące powinny mieć parametry co najmniej 10 A / 250 V AC dla pewnego działania. Moduły radiowe kosztują od kilkudziesięciu do kilkuset PLN — wybór warto uzależnić od niezawodności i standardu zabezpieczeń (kodowanie sygnału).

Przed montażem sprawdź, czy napęd wymaga impulsu krótkotrwałego czy stałego załączenia oraz czy rejestracja pilota jest możliwa. Dobre dopasowanie odbiornika do mechanizmu eliminuje problemy z niezamierzonym działaniem rolet.

Jaki przewód do rolet zewnętrznych — Pytania i odpowiedzi

  • Pytanie: Jaki minimalny przekrój przewodu należy zastosować do zasilania rolet zewnętrznych?

    Odpowiedź: Minimalny przekrój przewodu do zasilania rolet wynosi około 1,5–2 mm2; przy większych instalacjach lub grupach rolet często stosuje się przekroje 2,5 mm2 lub większe.

  • Pytanie: Jakie żyły powinien zawierać przewód do sterowania rolet i co każda z nich robi?

    Odpowiedź: Zazwyczaj potrzebne są cztery żyły: podnoszenie, opuszczanie, uziemienie i zero. Dodatkowe żyły mogą być przydatne dla funkcji awaryjnych lub równoległego sterowania kilkoma roletami.

  • Pytanie: Gdzie najczęściej prowadzić przewody do rolet zewnętrznych?

    Odpowiedź: Przewody prowadzi się najczęściej pod tynkiem, w rurkach z tworzywa sztucznego lub w specjalnie wyprowadzonych puszkach/rozdzielnicach, zabezpieczając przed wilgocią.

  • Pytanie: Czy warto stosować przewody 5-żyłowe i dlaczego?

    Odpowiedź: Tak, przewody 5-żyłowe są zalecane dla elastycznego prowadzenia i dodatkowych funkcji sterowania; ułatwiają rozdział zasilania, sterowanie dodatkowymi funkcjami i możliwość łatwiejszej konserwacji.
